Off-Axis Guider für ASA Astrograph und Wynne Korrektor

Wie auf der vorhergehenden Seite schon beschrieben benötigt man einen Off-Axis Guider hinter dem Wynne-Korrektor des ASA 10N um wirklich perfekt nachgeführte Aucfnahmen auch bei langer Belichtungszeit zu machen. Leider hat sich nämlich herausgestellt, dass trotz gut fixiertem Hauptspiegel und solider Befestigung eines Leitrohres schon nach 5 min Belichtungszeit die Sterne durch einen Nachführfehler oval verzogen sind. Ich gehe davon aus, dass der geklebte Hauptspiegel einfach immer noch nicht fest genugt fixiert ist und durch die kontinuierliche Nachführung der Spiegel langsam kippt. Die drei seitlichen Plastikschräubchen zur lateralen Fixierung des Spiegels helfen hier nur bedingt. Nach Anziehen dieser Schräubchen hat sich das Problem zwar gebessert, ist aber nicht verschwunden. Will man 20 min Einzelbelichtungen mit beispielsweise einem Schmalbandfilter machen, kann nur über ein Off-Axis Guider nachgeführt werden.

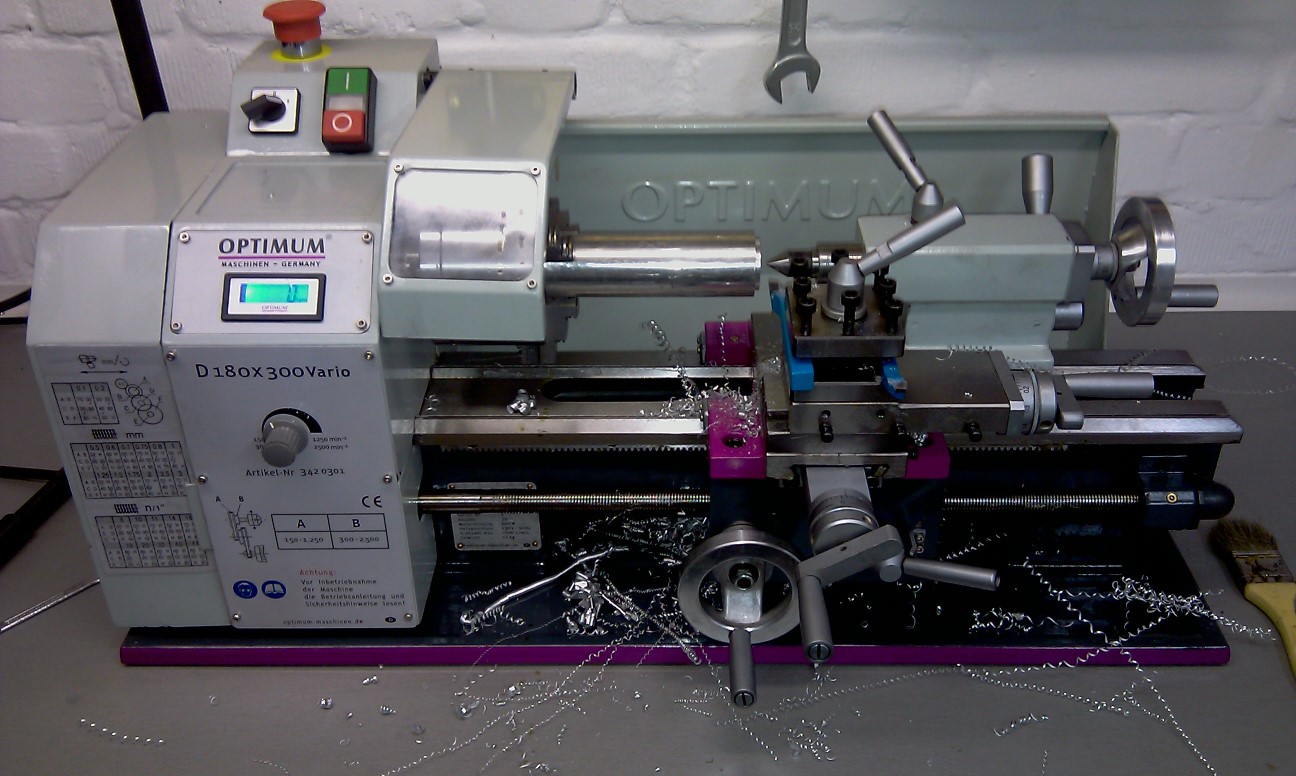

Leider hat ASA scheinbar nichts dergleichen im Programm und die Preisvorstellung für ein kundenspezifisches Teil sind so hoch das ich mich entschlossen habe in eine kleine Drehbank zu investieren. Nun steht also eine Optimum D180x300 Vario mit Zubehör bei mir im Keller.

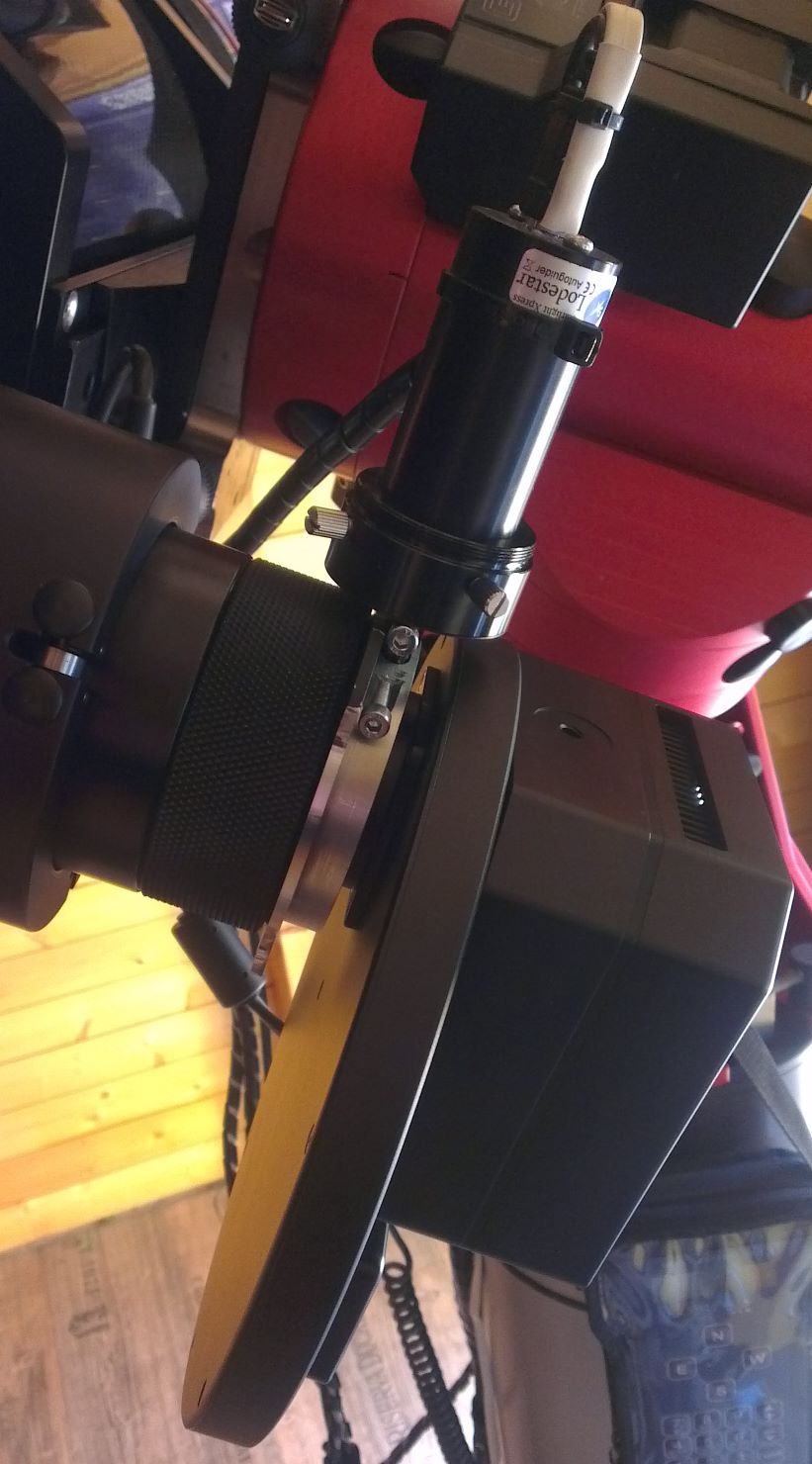

Mit dieser Drehmaschine habe ich einen passenden Off-Axis-Guider hergestellt.

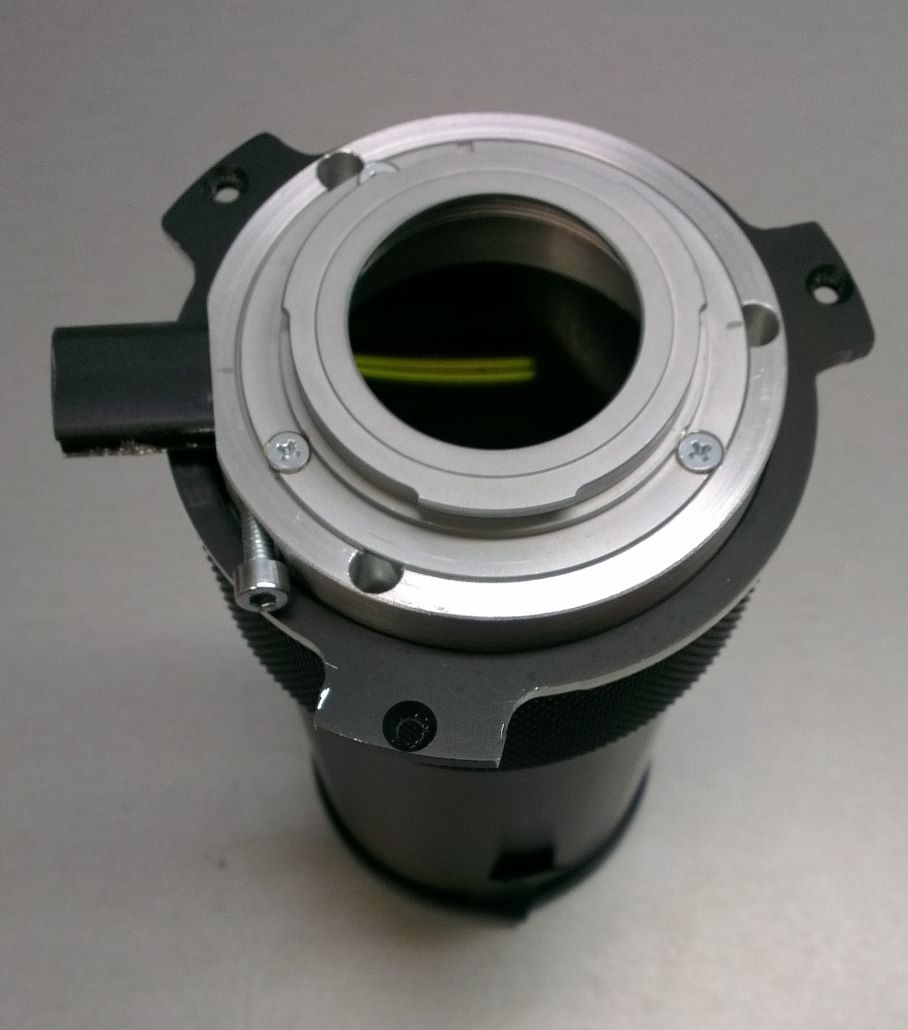

Also Vorlage diente der TSOAG9 Off-Axis-Guider von TS mit gerade mal 9 mm Bachfokus. Um aber Platz zu sparen wird der von mir gefertigte OAG-Grundkörper direkt mit dem Gehäuse des Wynne-Korrektors über drei Inbusschrauben verschraubt, anstatt über einen separaten Kameraadapter zu gehen, der zusätzlich Backfokus schlucken würde. D.h. der OAG ist Kameradapter und Off-Axis Guider in einem.

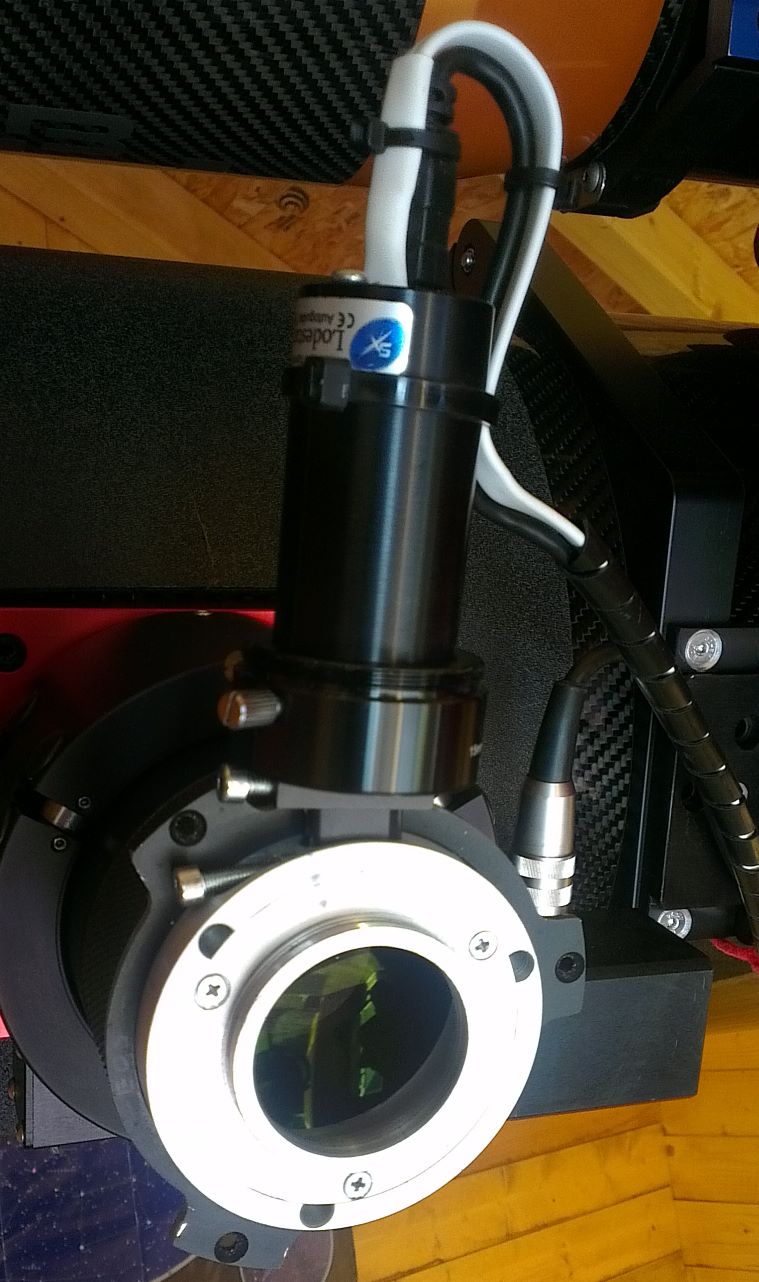

Das Guiding-Prisma stammt aus dem TSOAG9 und wurde etwas gekürzt, um mit der Guidingkamera, eine StarlightXpress Lodestar, noch in den Fokus zu kommen. Also Kameraadapter kann ich entweder einen Ring mit M48-Gewinde nehme, um meine Moravian G2-8300FW direkt zu verschrauben, oder einen kurzbauenden EOS-Adapter.

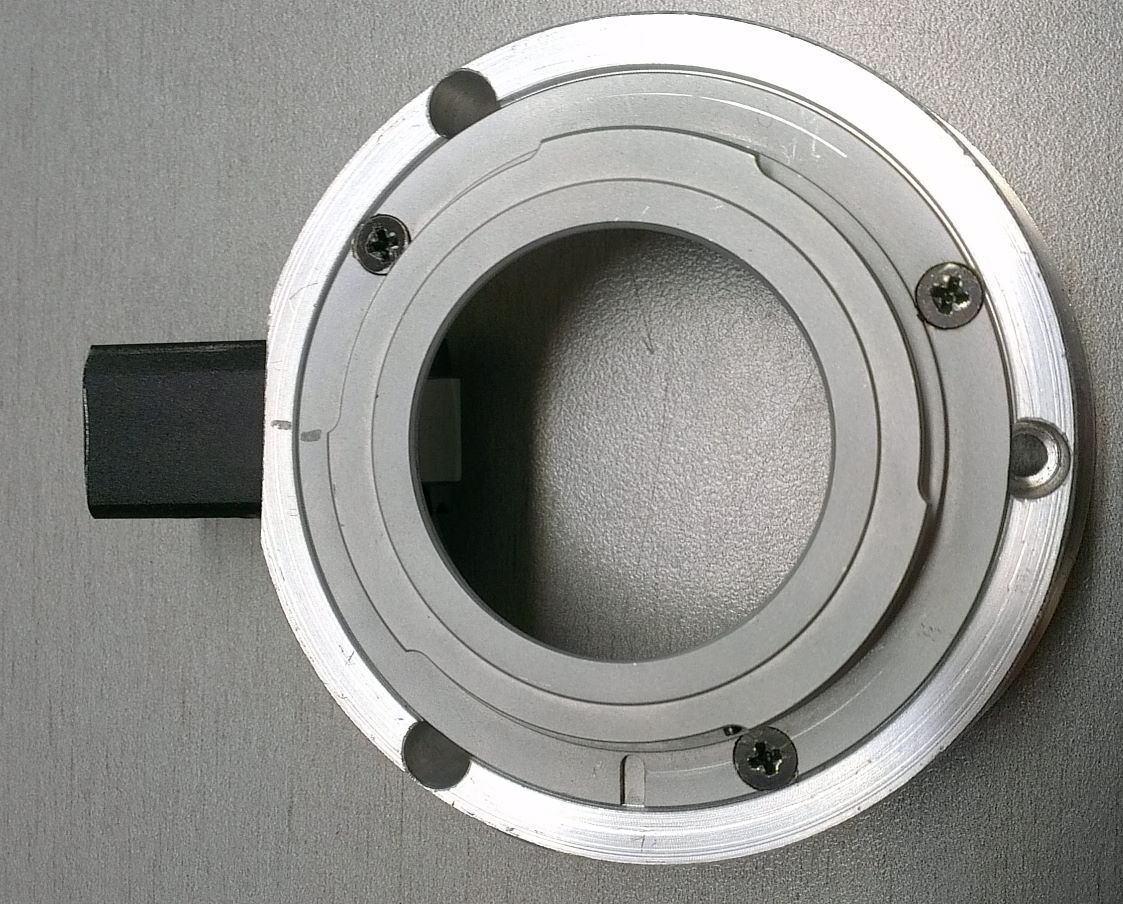

Das Problem eine Canon 1000Da adaptieren zu können ohne mit dem Blitzschuh an das ASA-Sternrad zu stossen habe ich folgendermaßen gelöst: Ich habe das Sternrad so weit abgefräst, dass nur drei kurze Griffe überstehenden (siehe Bild rechts). Dazwischen findet der Blitzschuh der 1000Da platz.

Der OAG ist so kurzbauend, dass ich den gefordeten Backfokus von ca. 57 mm für den Wynne-Korrektor einhalten kann. In dieser Konfiguration sind nun Belichtungszeiten von 20 min und mehr möglich!
